Lugar de origen | China |
Nombre de la marca | Casun |
Certificación | CE,ROHS,ISO |
Número de modelo | 42SHD0438-30B |

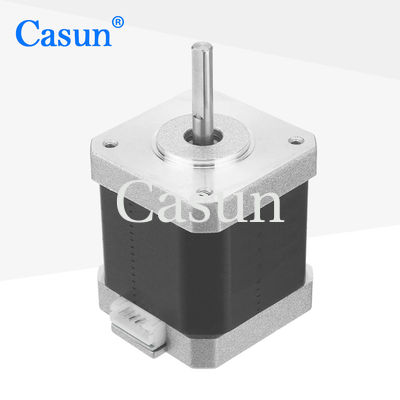

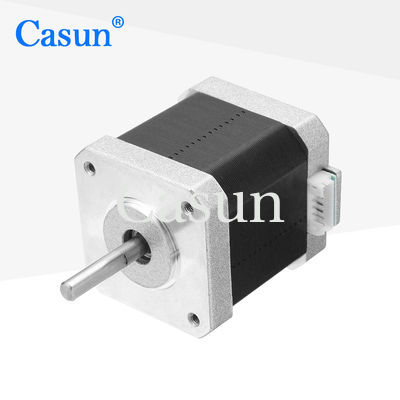

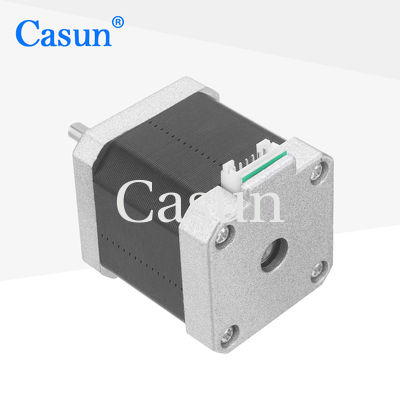

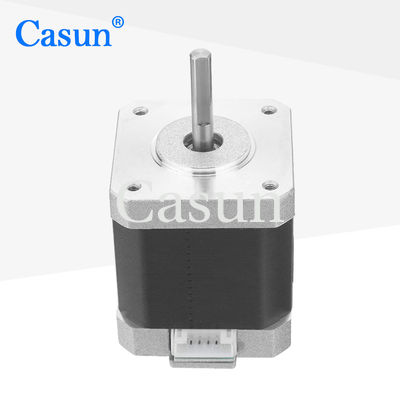

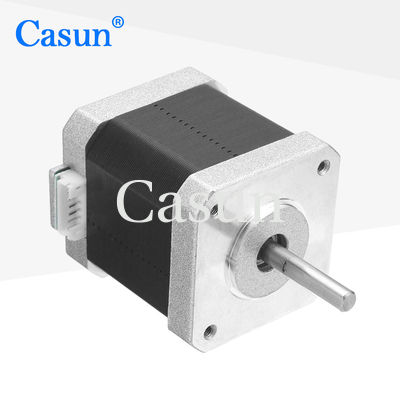

La serie de motores paso a paso híbridos de 42 mm tiene un par de salida relativamente alto y puede mantener una alta velocidad.
Su eje puede soportar cargas elevadas y es adecuado para diversas aplicaciones, como maquinaria de impresión, equipos de automatización y robots.
Características:
Paso ángel |
1.8 ° |
Tamaño de marco |
42mm |
Número de fase |
2 fases |
Corriente nominal |
1,68 A |
Par de retención |
540 mN.m |
Resistencia |
1,65 ohmios |
Inductancia |
2,8 mH |
Inercia del rotor |
72 g-cm² |
Peso del motor |
0,38 kg |
Número de clientes potenciales |
4 |
Conexión |
Bipolar |
Ángulo de paso: 1,8°
Temperatura máxima: 80°C máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20: °C a 100 °C
Rango de humedad (%): 85 % o menos, sin condensación
Aislamiento de alambre magnético: Clase B 130 grados C
Resistencia de aislamiento: 100M Ohm a 500 VDC
Rigidez dieléctrica: 500 VDC durante 1 min.
Modelo | Par de retención | Ángulo de paso | Longitud del motor | Tipo de eje | Corriente nominal |
42SHD4950 | 0,13 Nm | 1,8° | 20 mm | Eje D-20mm | 1.0A |
42SHD4003 | 0,26 Nm | 1,8° | 34 mm | Eje D-20mm | 0.4A |
42SHD0261 | 0,45 Nm | 1,8° | 40 mm | Eje D-20mm | 1.68A |
42SHD4425 | 0.59Nm | 1,8° | 48 mm | Eje D-24mm | 2.0A |
42SHD4813 | 0.8Nm | 1,8° | 60 mm | Eje D-24mm | 2.1A |
