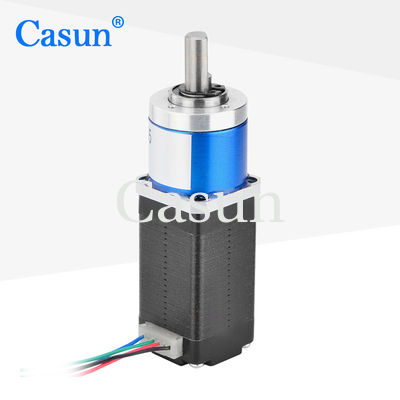

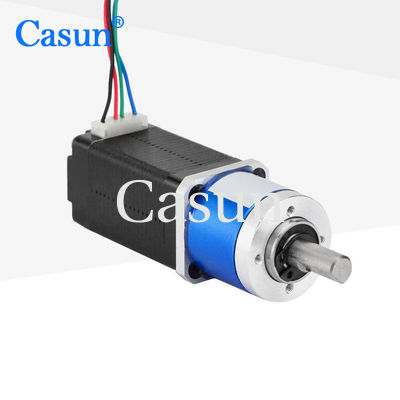

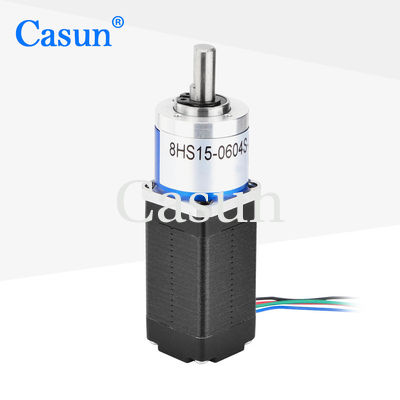

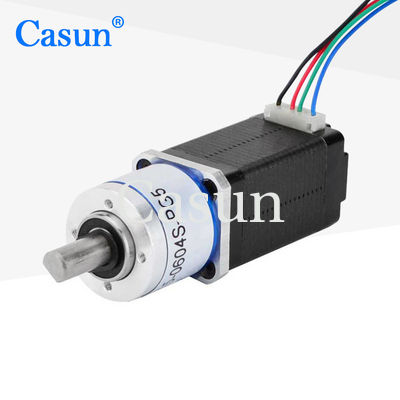

la nema 8 de 20x20m m adaptó la desaceleración miniatura del reductor del engranaje del motor de pasos

la nema 8 de 20x20m m adaptó la desaceleración miniatura del reductor del engranaje del motor de pasos

Nombre De La Marca:	Casun
Número De Modelo:	20SHD4303-16G-2
Cantidad Total:	1 pieza
Precio:	$23.8-$26.9
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Corriente / Fase:

0.2Amp

Nombre del producto:

motor de pasos con adaptado

Duración del motor:

28mm

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

la nema 8 de 20x20m m adaptó el motor de pasos

Reductor del engranaje del motor de pasos de la nema 8

Motor de pasos de la desaceleración miniatura

Descripción de producto

Motor paso a paso NEMA 8 engranado de 20x20mm Reductor de engranajes desaceleración en miniatura

Reductor de engranajes de motor paso a paso de 20 mm x 20 mm, motor paso a paso de desaceleración en miniatura de 2 fases. La serie de motores paso a paso híbridos de 42 mm ofrece un potente par de retención en una variedad de tamaños. Úselo con un controlador de micropasos para reducir la vibración y lograr una mayor resolución de pasos. Elija una versión básica o solicite su propia configuración personalizada.

Características clave

Versiones bipolares o unipolares disponibles
Construcción de motor paso a paso híbrido
Disponible en versiones de eje simple o doble
Aprobado por CE y RoHS
Personalizaciones bajo pedido

Dimensiones

Especificaciones del motor

Especificación	Valor
Ángulo de paso	1.8°
Tamaño del marco	20 mm
Número de fase	2 fases
Corriente nominal	0.2 Amperios
Par de retención	14 mN.m
Resistencia	22Ω
Inductancia	6.0mH
Inercia del rotor	2g-cm²
Peso del motor	0.1 kg
Relación de reducción de engranajes	16:1
Conexión	Bipolar

Especificaciones de operación

Motor

Ángulo de paso	1.8°
Temperatura máxima	80°C máximo
Temperatura ambiente	-20°C a 50°C
Temperatura de almacenamiento	-20°C a 100°C
Rango de humedad	85% o menos, sin condensación
Aislamiento del cable del rotor	Clase B 130°C
Resistencia de aislamiento	100M Ohm a 500 VDC
Rigidez dieléctrica	500 VDC durante 1 minuto

Caja de engranajes

Material de la carcasa	Metal
Rodamiento en la salida	Rodamientos de bolas
Carga radial máxima (12 mm de la brida)	≤80N
Carga axial máxima del eje	≤30N
Juego radial del eje (cerca de la brida)	≤0.06mm
Juego axial del eje	≤0.3mm
Holgura de retroceso sin carga	1.5°

Submodelos

Longitud del motor	Longitud de la caja de engranajes	Relación	Eficiencia
34 mm	27.2 mm	3.71	90%
40 mm		5.18
48 mm		35 mm
60 mm		13.76
	19.2	26.8	80%
	42.7 mm	51	70%
		71
		99.5
		139

Opciones de personalización

Si nuestro motor estándar no cumple con sus necesidades, podemos personalizar el motor según sus requisitos. El contenido personalizado incluye, entre otros, ejes especiales, parámetros de bobinado, dimensiones de instalación, cables de conexión con requisitos especiales, conectores, etc.

Encoder

Freno

Caja de engranajes

Eje

Haga clic en el botón "Obtener presupuesto" a continuación para indicarnos sus requisitos.

Obtener presupuesto
