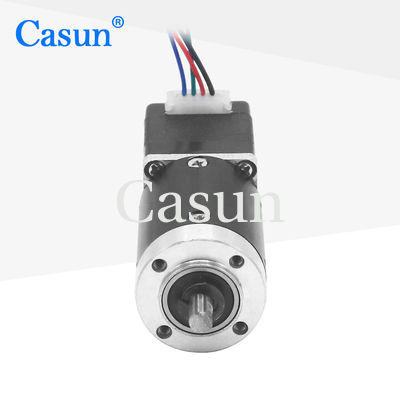

La nema 8 de Casun 20x20x24.8m m adaptó el motor de pasos con la caja de cambios planetaria

La nema 8 de Casun 20x20x24.8m m adaptó el motor de pasos con la caja de cambios planetaria

Nombre De La Marca:	Casun
Número De Modelo:	B20SHD4701-14G1
Cantidad Total:	1pc
Precio:	$27.53-$30.53
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China

Certificación:

CE,ROHS,ISO

Palabras claves:

Motor de pasos adaptado

Voltaje:

5.04V DC

Peso:

0.08kg

Ángulo del paso (grados):

1,8 grados

Ratio:

13.76:1

Customized:

The motor can be designed &manufactured with customized request.

Detalles de empaquetado:

Cartón: los 36x29x14cm

Resaltar:

la nema 8 de 24.8m m adaptó el motor de pasos

La nema 8 de Casun adaptó el motor de pasos

motor de pasos con la caja de cambios planetaria

Descripción de producto

Motor de pasos de la miniatura del motor de pasos 20mmx20mmx24.8m m con la caja de cambios planetaria para el equipo médico de la belleza

La serie 42m m híbrida del motor de pasos ofrece el esfuerzo de torsión que se sostiene potente en una variedad de tamaños.

Utilice con un conductor microstepping para reducir la vibración y para alcanzar una resolución más alta del paso.

Elija una versión de la línea de fondo o pida su propia configuración modificada para requisitos particulares.

Características:

Versiones bipolares o unipolares disponibles
Construcción de pasos híbrida
Disponible en versiones simples o dobles del eje
El CE y RoHS aprobaron
Arreglos para requisitos particulares a petición

Dimensiones

Especificaciones del motor

Ángel del paso	° 1,8
Tamaño de Fram	20m m
Número de fase	bifásico
Corriente clasificada	0.24Amp
Llevar a cabo el esfuerzo de torsión	el 10mN.m
Resistencia	2 ohmios
Inductancia	5mH
Inercia del rotor	² 2g-cm
Peso del motor	0.08kg
Ratio de reducción del engranaje	13.76:1
Conexión	Bipolar

Especificaciones de funcionamiento

Motor

Ángulo del paso: 1.8°

Temperatura máxima: máximo 80°C

Temperatura ambiente: -20 °C a 50°C

Temperatura de almacenamiento -20: °C a 100°C

Gama de humedad (%): el 85% o menos, sin condensación

Aislamiento del alambre del imán: Clase B 130 DEG C

Resistencia de aislamiento: el 100M Ohm en 500 VDC

Fuerza dieléctrica: 500 VDC para 1 minuto

Caja de engranajes

Vivienda del material: Metal
El llevar en la salida: Rodamientos
Carga de Max.Radial (12m m del reborde): ≤80N
Carga axial de Max.Shaft: ≤30N
Juego radial del eje (cerca ensanchar): ≤0.06mm
Juego axial del eje: ≤0.3mm
Contragolpe en sin carga: 1.5°

Curvas del esfuerzo de torsión

Submodelos

Longitud del motor	Longitud de la caja de cambios	Raio	Eficacia
34 milímetros 40 milímetros 48 milímetros 60 milímetros	27,2 milímetros	3,71	el 90%
		5,18
	35 milímetros	13,76	el 80%
		19,2
		26,8
	42,7 milímetros	51	el 70%
		71
		99,5
		139

Transferencia directa

Si nuestro motor estándar no puede cubrir sus necesidades,

podemos modificar el motor para requisitos particulares según sus necesidades

El contenido modificado para requisitos particulares incluye pero no se limita a los ejes especiales, parámetros de enrrollamiento, dimensiones de la instalación, lleva los alambres con requisitos especiales, los conectores, el etc.

Opciones:
Codificador | Freno | Caja de cambios | Eje

La nema 8 de Casun 20x20x24.8m m adaptó el motor de pasos con la caja de cambios planetaria 1

Haga clic por favor “consiguen el botón de una cita” abajo para decirnos sus requisitos.
