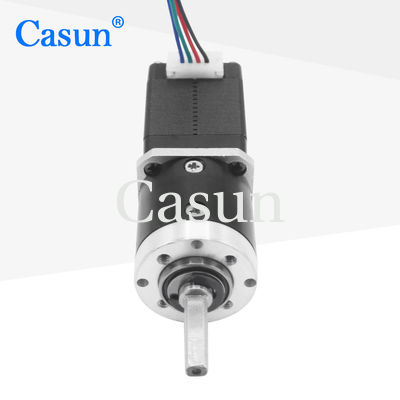

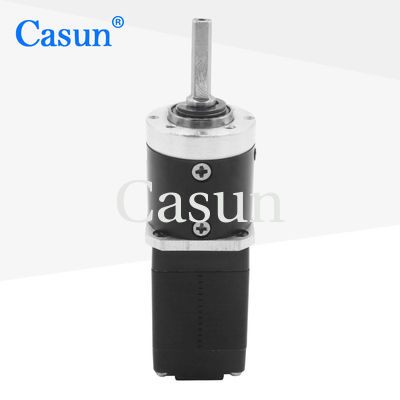

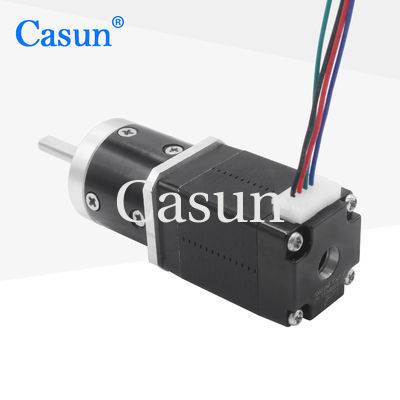

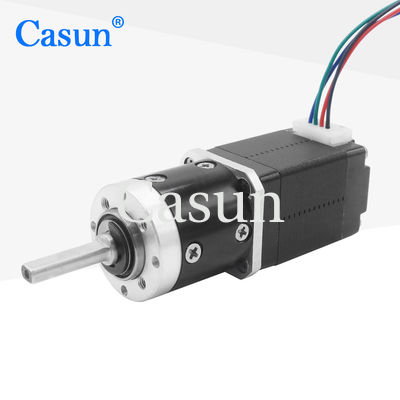

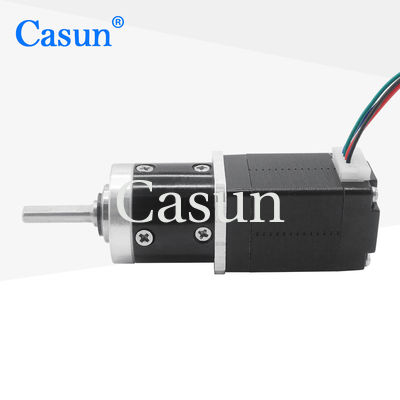

la nema 8 de 3.9V 20mN adaptó 5.2:1 del ratio del motor de pasos 20x20X33m m

la nema 8 de 3.9V 20mN adaptó 5.2:1 del ratio del motor de pasos 20x20X33m m

Nombre De La Marca:	Casun
Número De Modelo:	Se aplicará el procedimiento siguiente:
Cantidad Total:	1pc
Precio:	$28.46-$31.46
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China

Certificación:

CE,ROHS,ISO

Palabras clave:

Motor de pasos adaptado

Válvula de tensión:

3.9V DC

Ángulo del paso (grados):

1,8 grados

Ratio:

5.2:1

Customized:

The motor can be designed &manufactured with customized request.

Detalles de empaquetado:

Cartón: 36x29x14cm

Resaltar:

20mN la nema 8 adaptó el motor de pasos

3.9V la nema 8 adaptó el motor de pasos

Motor de pasos adaptado 20x20X33m m

Descripción de producto

motor paso a paso con engranaje de 20 mmx20 mmx33 mm 3.9 V 20 mN relación 5.21 motor paso a paso de bajo coste

La serie de motores de paso híbrido de 42 mm ofrece un potente par de retención en una variedad de tamaños.

Se utilizará con un controlador de micro-pasos para reducir las vibraciones y lograr una mayor resolución de los pasos.

Elija una versión de referencia o solicite su propia configuración personalizada.

Características:

Las versiones bipolares o unipolares están disponibles
Construcción híbrida del paso a paso
Disponible en versiones de eje simple o doble
Aprobación CE y RoHS
Personalizaciones bajo petición

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	28 mm
Número de fases	Fase 2
Corriente nominal	0.6Amp
Torque de retención	20 mN.m.
Resistencia	6.5 ohm
Inductividad	2.2 mH
Inercia del rotor	9 g-cm2
Peso del motor	0.2 kg
Ratio de reducción del engranaje	5.2:1
Conexión	Bipolaridad

Especificaciones de funcionamiento

El motor

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Caja de engranajes

Material de la carcasa:Metal
Los rodamientos de salida: rodamientos de bolas
Carga radial máxima ((12 mm desde la brida): ≤ 80N
Carga axial máxima del eje: ≤ 30N
El juego radial del eje (cerca de la brida): ≤ 0,06 mm
Disminución del eje: ≤ 0,3 mm
Reacción en el punto de no carga:1.5°

Curvas de par

Submodelos

Duración del motor	Duración de la caja de engranajes	El Raio	Eficiencia
Cuadrados 40 mm 48 mm 60 mm	27.2 mm	3.71	El 90%
		5.18
	de una anchura de 35 mm	13.76	El 80%
		19.2
		26.8
	42.7 mm	51	El 70%
		71
		99.5
		139

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

la nema 8 de 3.9V 20mN adaptó 5.2:1 del ratio del motor de pasos 20x20X33m m 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
