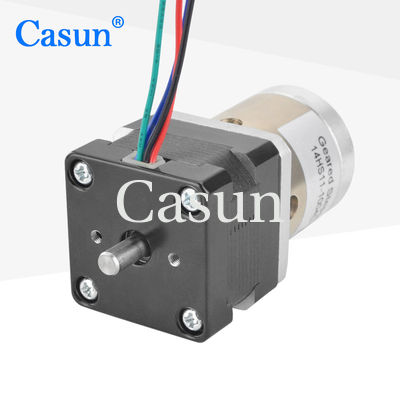

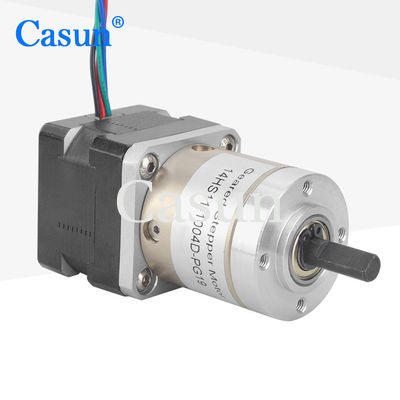

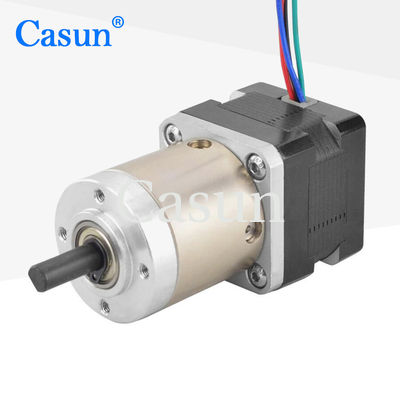

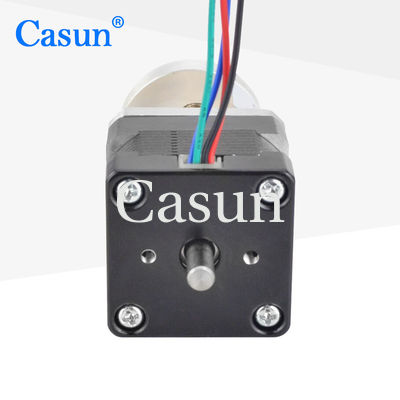

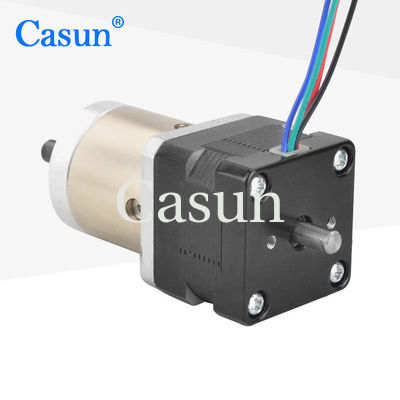

1.0A la nema 14 adaptó el motor de pasos de la caja de cambios del motor de pasos 35x35x28.5m m

1.0A la nema 14 adaptó el motor de pasos de la caja de cambios del motor de pasos 35x35x28.5m m

Nombre De La Marca:	Casun
Número De Modelo:	14HS11-1004D-PG19
Cantidad Total:	1 pieza
Precio:	$24.15-$27.15
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Palabras clave:

motor paso a paso con engranajes

Voltaje:

3.5

Peso:

0,4 kg

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

motor de pasos de la caja de cambios 35x35

motor de pasos de la caja de cambios de 28.5m m

1.0A la nema 14 adaptó el motor de pasos

Descripción de producto

Motor paso a paso NEMA 14 con engranaje de 1.0A de 35x35x28.5mm

Este motor paso a paso con reductor NEMA 14 de 35 mm x 35 mm x 28.5 mm ofrece un rendimiento de alta velocidad con una precisión fiable. La serie de motores paso a paso híbridos proporciona un potente par de retención en dimensiones compactas. Cuando se combina con un controlador de micropasos, reduce la vibración y logra una resolución de pasos superior.

Características principales

Disponibles versiones bipolares o unipolares
Construcción de motor paso a paso híbrido
Disponible en versiones de eje simple o doble
Aprobado por CE y RoHS
Personalizaciones disponibles bajo pedido

Dimensiones

Especificaciones del motor

Ángulo de paso	1.8°
Tamaño del marco	35 mm
Número de fase	2 fases
Corriente nominal	1.0 A
Par de retención	125 mN.m
Resistencia	3.5 Ohm
Inductancia	3.5 mH
Inercia del rotor	10g-cm²
Peso del motor	0.4 kg
Relación de reducción de engranajes	19.2:1
Conexión	Bipolar

Especificaciones de funcionamiento

Motor

Ángulo de paso	1.8°
Temperatura máxima	80°C máximo
Temperatura ambiente	-20°C a 50°C
Temperatura de almacenamiento	-20°C a 100°C
Rango de humedad	85% o menos, sin condensación
Aislamiento del cable del rotor	Clase B 130°C
Resistencia de aislamiento	100M Ohm a 500 VDC
Rigidez dieléctrica	500 VDC durante 1 minuto

Reductor

Material de la carcasa	Metal
Rodamiento en la salida	Rodamientos de bolas
Carga radial máxima (12 mm desde la brida)	≤80N
Carga axial máxima del eje	≤30N
Juego radial del eje (cerca de la brida)	≤0.06mm
Juego axial del eje	≤0.3mm
Holgura en vacío	1.5°

Submodelos

Longitud del motor	Longitud del reductor	Relación	Eficiencia
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
35 mm	42.7 mm	26.8	70%
		51	70%
		71	70%
		99.5	70%
		139	70%

Opciones de personalización

Si nuestro motor estándar no cumple con sus requisitos, podemos personalizar el motor según sus necesidades específicas. El contenido personalizado incluye, entre otros, ejes especiales, parámetros de bobinado, dimensiones de instalación, cables de conexión con requisitos especiales, conectores y más.

Opciones disponibles

Encoder

Freno

Reductor

Eje

Haga clic en el botón "Obtener presupuesto" a continuación para indicarnos sus requisitos.
