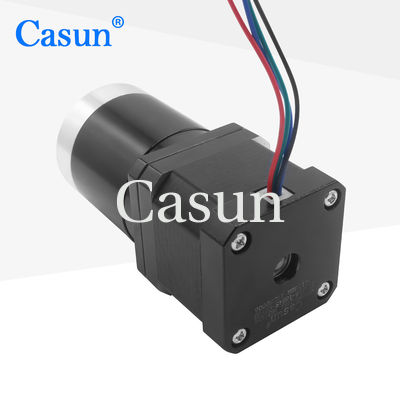

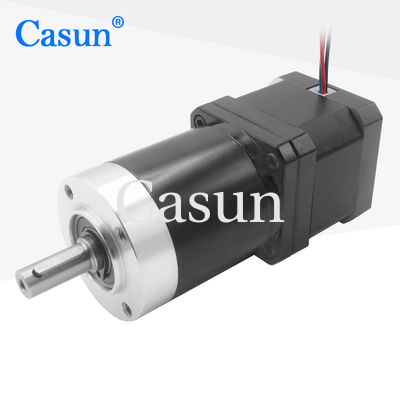

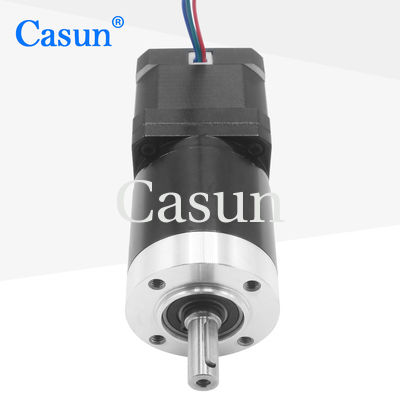

Motor de pasos 42x42x40m m del reductor del engranaje planetario del híbrido de pasos de la nema 17

Motor de pasos 42x42x40m m del reductor del engranaje planetario del híbrido de pasos de la nema 17

Nombre De La Marca:	Casun
Número De Modelo:	42SHD4229-100PLH
Cantidad Total:	1 pieza
Precio:	$24-$27
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

Nema 17 del reductor del engranaje planetario de pasos

Nema 17 42x42x40m m de pasos

Motor de pasos 40m m híbrido de la nema 17

Descripción de producto

Reductor de Engranajes Planetarios Nema 17 Paso a Paso Motor Híbrido de Paso 42x42x40mm

La serie de motores paso a paso híbridos de 42 mm ofrece un potente par de retención en un factor de forma compacto de 42x42x40 mm. Úselo con un controlador de micropasos para reducir la vibración y lograr una mayor resolución de pasos. Elija entre versiones estándar o solicite configuraciones personalizadas para satisfacer sus requisitos específicos.

Características Principales

Disponibles versiones bipolares o unipolares
Construcción de motor paso a paso híbrido para un rendimiento óptimo
Disponible en versiones de eje simple o doble
Aprobado por CE y RoHS para garantía de calidad
Personalizaciones disponibles bajo pedido

Dimensiones

Especificaciones del Motor

Especificación	Valor
Ángulo de Paso	1.8°
Tamaño del Marco	42 mm
Número de Fase	2 Fases
Corriente Nominal	1.68 A
Par de Retención	390 mN.m
Resistencia	1.65 Ω
Inductancia	3.2 mH
Inercia del Rotor	57 g·cm²
Peso del Motor	0.9 kg
Relación de Reducción de Engranajes	100:1
Conexión	Bipolar

Especificaciones de Operación

Condiciones de Operación del Motor

Parámetro	Especificación
Ángulo de Paso	1.8°
Temperatura Máxima	80°C máximo
Temperatura Ambiente	-20°C a 50°C
Temperatura de Almacenamiento	-20°C a 100°C
Rango de Humedad	85% o menos, sin condensación
Aislamiento del Cable del Rotor	Clase B 130°C
Resistencia de Aislamiento	100M Ω a 500 VDC
Rigidez Dieléctrica	500 VDC durante 1 min

Especificaciones de la Caja de Engranajes

Parámetro	Especificación
Material de la Carcasa	Metal
Rodamiento en la Salida	Rodamientos de Bolas
Carga Radial Máx. (12 mm de la brida)	≤80N
Carga Axial Máx. del Eje	≤30N
Juego Radial del Eje (cerca de la brida)	≤0.06mm
Juego Axial del Eje	≤0.3mm
Juego Posterior sin Carga	1.5°

Submodelos Disponibles

Longitud del Motor	Longitud de la Caja de Engranajes	Relación	Eficiencia
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		35 mm	13.76	80%
60 mm		19.2	80%
	26.8	80%
	42.7 mm	51	70%
		71	70%
		99.5	70%
		139	70%

Opciones de Personalización

Si nuestro motor estándar no puede satisfacer sus necesidades, podemos personalizar el motor de acuerdo con sus requisitos específicos. El contenido personalizado incluye, entre otros, ejes especiales, parámetros de bobinado, dimensiones de instalación, cables con requisitos especiales, conectores y más.

Opciones Disponibles

Encoder

Freno

Caja de Engranajes

Eje

Por favor, haga clic en el botón "Obtener presupuesto" a continuación para indicarnos sus requisitos y recibir una solución personalizada.

Obtener Presupuesto
