El motor paso a paso NEMA 17 se utiliza para el ajuste y el posicionamiento de precisión, como el posicionamiento de la cabeza de impresión, el posicionamiento de la cabeza láser para las unidades de disco óptico, etc.
Se utilizará con un controlador de micro-pasos para reducir las vibraciones y lograr una mayor resolución de los pasos.
Características:
-
Alto par y alta precisión
-
Aceptar la fabricación por contrato
-
Nuestro equipo de ingenieros se pondrá en contacto en 48 horas para ofrecer la solución óptima
-
Investigación y desarrollo profesionales
-
Establecido en China desde hace 12 años y ha servido a más de 800 clientes

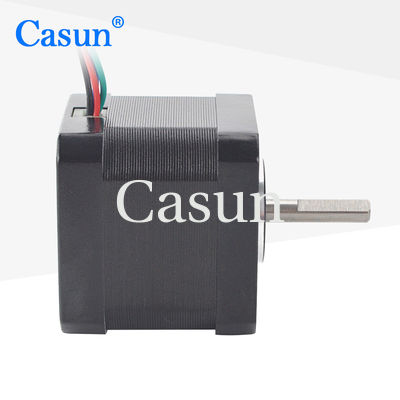

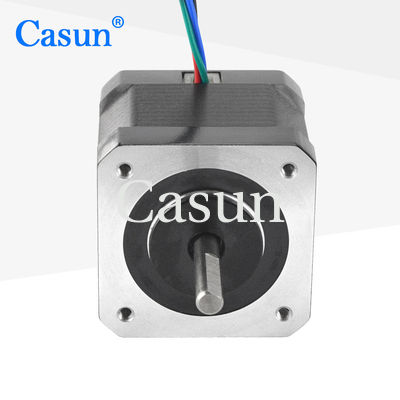

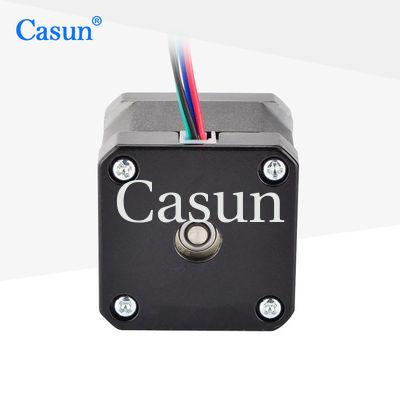

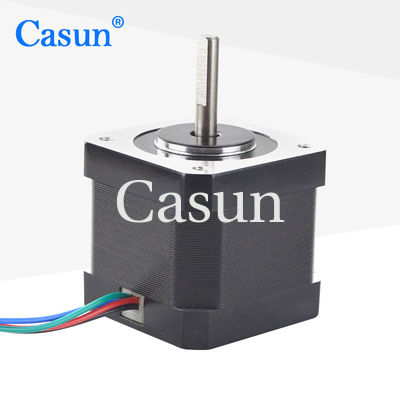

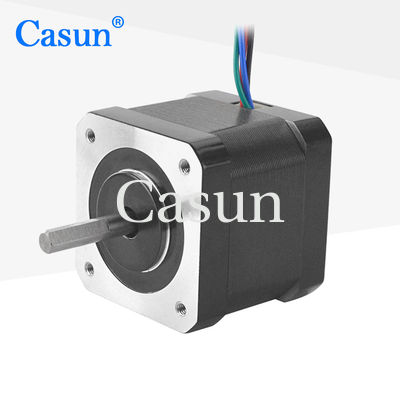

Apariencia
Las dimensiones
Especificaciones del motor
Es el ángel de la pareja.
|
1.8 °
|
Tamaño del marco
|
40 mm
|
Número de fases
|
Fase 2
|
Corriente nominal
|
1.0 A
|
Torque de retención
|
400 mN.m
|
Resistencia
|
12 ohmios
|
Inductividad
|
20 mH
|
Inercia del rotor
|
57 g-cm2
|
Peso del motor
|
0.24 kg
|
Número de pistas
|
4
|
Conexión
|
Bipolaridad
|
Especificaciones de funcionamiento
Ángulo de paso: 1,8°
Temperatura máxima: 80 °C como máximo
Temperatura ambiente: -20 °C a 50 °C
Temperatura de almacenamiento -20 °C a 100 °C
Intervalo de humedad (%): 85% o menos, no condensante
Aislamiento por alambre magnético: Clase B 130oC
Resistencia de aislamiento: 100 M Ohm a 500 VDC
Fuerza dieléctrica: 500 VDC durante 1 min.
Curvas de par
Submodelos
| Modelo |
Torque de retención |
Ángulo de paso |
Duración del motor |
Tipo de eje |
Corriente nominal |
| 42SHD4950 |
0.13 N.m. |
1.8° |
20 mm |
D Eje 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
1.8° |
34 mm |
D Eje 20 mm |
0.4A |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos |
0.45 N.m. |
1.8° |
40 mm |
D Eje 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
1.8° |
48 mm |
D Eje 24 mm |
2.0A |
| 42SHD4813 |
0.8 N.m. |
1.8° |
60 mm |
D Eje 24 mm |
2.1A |
Descargar
Si nuestro motor estándar no puede satisfacer sus necesidades,
Podemos personalizar el motor según sus necesidades
El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.
Las opciones:
El codificador
|
Freno
|
Caja de cambios
|
El eje
|
|
|
|
|
Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
