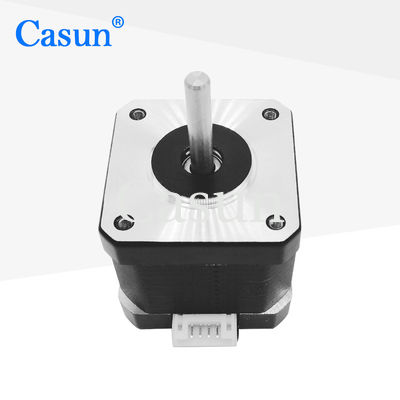

NEMA 17 de dos fases 1.8° 42 motor paso a paso 42×42×40mm 1.68A para el brazo mecánico
  • NEMA 17 de dos fases 1.8° 42 motor paso a paso 42×42×40mm 1.68A para el brazo mecánico
  • NEMA 17 de dos fases 1.8° 42 motor paso a paso 42×42×40mm 1.68A para el brazo mecánico
  • NEMA 17 de dos fases 1.8° 42 motor paso a paso 42×42×40mm 1.68A para el brazo mecánico
  • NEMA 17 de dos fases 1.8° 42 motor paso a paso 42×42×40mm 1.68A para el brazo mecánico
  • NEMA 17 de dos fases 1.8° 42 motor paso a paso 42×42×40mm 1.68A para el brazo mecánico
NEMA 17 de dos fases 1.8° 42 motor paso a paso 42×42×40mm 1.68A para el brazo mecánico

NEMA 17 de dos fases 1.8° 42 motor paso a paso 42×42×40mm 1.68A para el brazo mecánico

Lugar de origen China
Nombre de la marca Casun
Certificación CE,ROSH,ISO
Número de modelo 42SHD0229-24H
Detalles del producto
Es el ángel del paso.:
1.8°
Torque de retención:
los 360mN.m
En la actualidad:
1.68A
Duración del motor:
40 mm
El eje:
Longitud redonda del eje 24m m
Pago y términos de envío
Cantidad de orden mínima
1 PC
Precio
$3.14-$5
Detalles de empaquetado
Cartón: los 36x29x14cm
Tiempo de entrega
7-15 DÍAS
Condiciones de pago
D/A, T/T, L/C, D/P
Capacidad de la fuente
40000+PCS+Month
Descripción de producto

La serie de motores de paso híbrido de 42 mm ofrece un potente par de retención en una variedad de tamaños.

Se utiliza en maquinaria textil para controlar la tensión de los hilos, la alimentación de las telas y el posicionamiento de las tijeras.



Características:

  • Las versiones bipolares o unipolares están disponibles

  • Construcción híbrida del paso a paso

  • ¡Los traficantes son buscados!

  • Nuestro equipo de ingenieros se pondrá en contacto en 48 horas para ofrecer la solución óptima

  • Personalizaciones bajo petición

Apariencia

NEMA 17 de dos fases 1.8° 42 motor paso a paso 42×42×40mm 1.68A para el brazo mecánico 0

Las dimensiones

NEMA 17 de dos fases 1.8° 42 motor paso a paso 42×42×40mm 1.68A para el brazo mecánico 1















Especificaciones del motor



Es el ángel de la pareja.

1.8 °

Tamaño del marco

Cuadrados

Número de fases

Fase 2

Corriente nominal

1.68 A

Torque de retención

360 mN.m

Resistencia

1.65 ohmios

Inductividad

3.2 mH

Inercia del rotor

57 g-cm2

Peso del motor

0.24 kg

Número de pistas

4

Conexión

Bipolaridad

Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Intervalo de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.







Curvas de par













Submodelos

Modelo Torque de retención Ángulo de paso Duración del motor Tipo de eje Corriente nominal
42SHD4950 0.13 N.m. 1.8° 20 mm D Eje 20 mm 1.0A
42SHD4003 0.26N.m. 1.8° 34 mm D Eje 20 mm 0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos 0.45 N.m. 1.8° 40 mm D Eje 20 mm 1.68A
42SHD4425 0.59 N.m. 1.8° 48 mm D Eje 24 mm 2.0A
42SHD4813 0.8 N.m. 1.8° 60 mm D Eje 24 mm 2.1A





Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades


El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:

El codificador

Freno

Caja de cambios

El eje
NEMA 17 de dos fases 1.8° 42 motor paso a paso 42×42×40mm 1.68A para el brazo mecánico 2 NEMA 17 de dos fases 1.8° 42 motor paso a paso 42×42×40mm 1.68A para el brazo mecánico 3 NEMA 17 de dos fases 1.8° 42 motor paso a paso 42×42×40mm 1.68A para el brazo mecánico 4 NEMA 17 de dos fases 1.8° 42 motor paso a paso 42×42×40mm 1.68A para el brazo mecánico 5



Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
