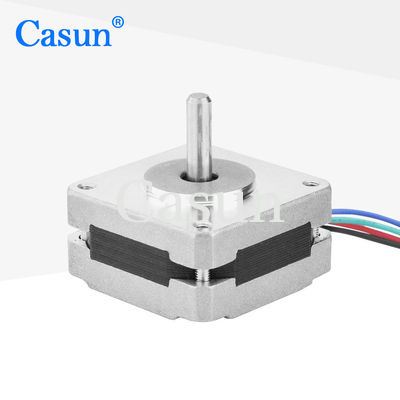

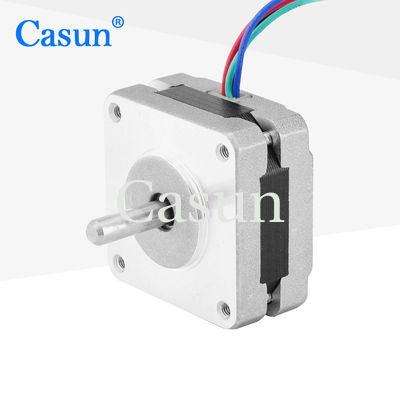

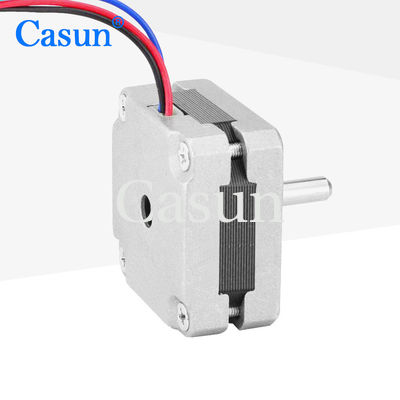

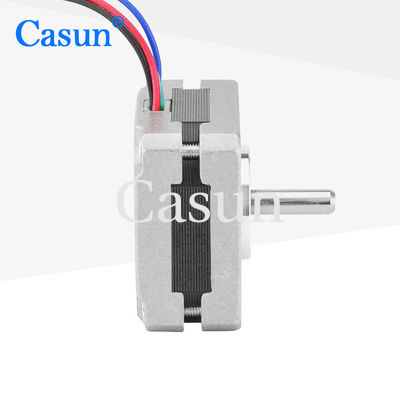

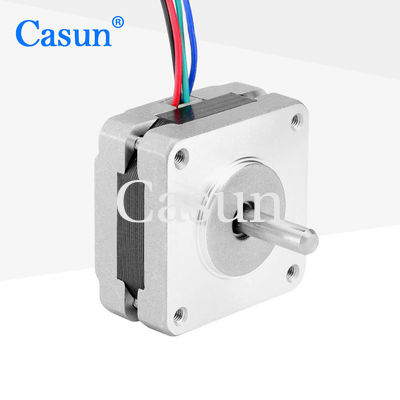

motor de pasos el 100mN.M For Robot de la nema 12V 17 de 39x39x22m m

motor de pasos el 100mN.M For Robot de la nema 12V 17 de 39x39x22m m

Nombre De La Marca:	Casun
Número De Modelo:	39SHD4504-20
Cantidad Total:	1 pieza
Precio:	$4.14-$6.98
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROSH,ISO

Es el ángel del paso.:

1,8°

Torque de retención:

el 100mN.m

Actual:

0.4a

Duración del motor:

22mm

Eje:

Longitud redonda del eje 20m m

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: 36x29x14 cm

Resaltar:

NEMA 12V 17 de 39x39x22m m

motor de pasos de la nema 12V 17 de 22m m

Motor de pasos de la nema 17 del robot

Descripción de producto

En una variedad de tamaños, la Serie de Motor Hybrid Stepper de 39 mm proporciona un fuerte par de retención.

Para disminuir las vibraciones y obtener una mayor resolución de paso, utilizar con un controlador de micro paso.

Seleccione una versión estándar o solicite una versión especialmente configurada.

Características:

Se ofrecen versiones en unipolar o bipolar
Edificio de paso híbrido
Disponible en variantes con eje único o doble
Cumplimiento CE y RoHS
En caso de solicitud, modificaciones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	de una anchura igual o superior a 30 mm
Número de fases	Fase 2
Corriente nominal	0.4 A
Torque de retención	100 mN.m
Resistencia	30 ohmios
Inductividad	26 mH
Inercia del rotor	15 g-cm2
Peso del motor	0.17 kg
Número de pistas	4
Conexión	Bipolaridad

Apariencia

Las dimensiones

motor de pasos el 100mN.M For Robot de la nema 12V 17 de 39x39x22m m 1

Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Curvas de par

Submodelos

Modelo	Torque de retención	Ángulo de paso	Duración del motor	Tipo de eje	Corriente nominal
Se aplicará el procedimiento siguiente:	100 mN.m.	1.8°	20 mm	Arco redondo 20 mm	0.48A
Las condiciones de los requisitos de seguridad de los vehículos de motor no se aplicarán.	100 mN.m.	1.8°	22 mm	Arco redondo 20 mm	0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad.	200 mN.m.	1.8°	25 mm	Arco redondo 20 mm	0.4A
Se aplicará el procedimiento siguiente:	Las demás:	1.8°	34 mm	Arco redondo 20 mm	0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos	Las demás:	1.8°	38 mm	Arco redondo 24 mm	0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad.	Las demás:	1.8°	48 mm	El eje D 24 mm	0.4A

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:

El codificador	Freno	Caja de cambios	El eje

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
