Motor de pasos del tornillo de posicionamiento

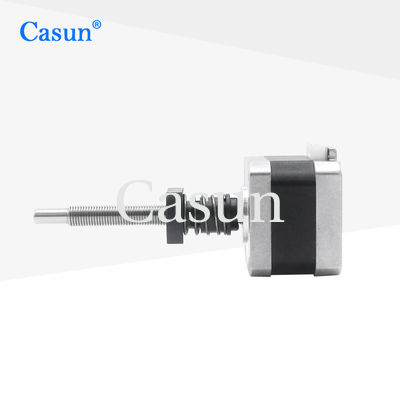

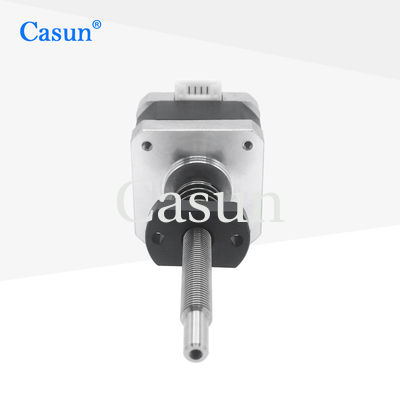

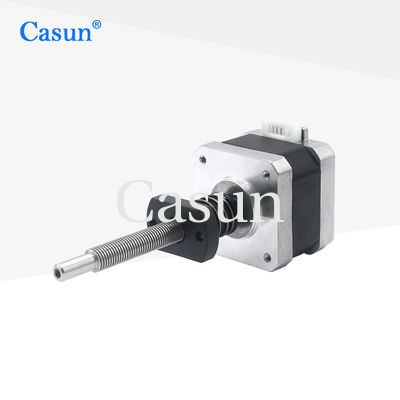

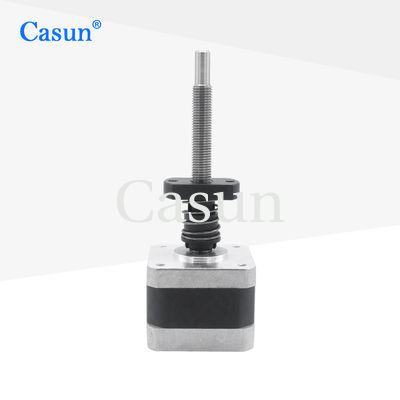

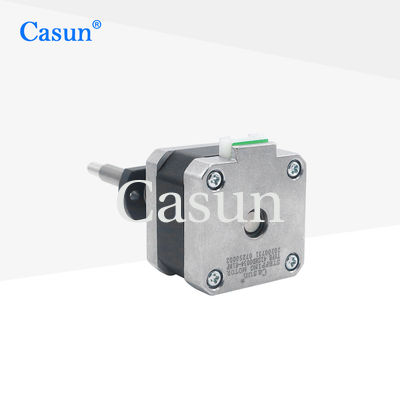

Motor de pasos de la nema 17 del cautivo 34m m con el motor de paso linear del tornillo de posicionamiento 42m m

Motor de pasos de la nema 17 del cautivo 34m m con el motor de paso linear del tornillo de posicionamiento 42m m

Nombre De La Marca:	Casun
Número De Modelo:	42SHD0034-81NP
Cantidad Total:	1 pieza
Precio:	$9.68-$14
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROSH,ISO

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: los 38x29xc14m

Resaltar:

Nema 17 del cautivo 34m m

motor de pasos de la nema 17 de 34m m

motor de paso linear de 42m m

Descripción de producto

La estructura de transmisión por tornillo del motor de tornillo de transmisión externa de 42 mm puede generar un par mayor, adecuado para aplicaciones que requieren un par y una estabilidad altos.

La estructura de accionamiento por tornillo puede reducir la rotación inversa del motor cuando se detiene, lo que puede mejorar la precisión y fiabilidad del control.

Características:

Las versiones bipolares o unipolares están disponibles
Construcción híbrida del paso a paso
Buscamos traficantes. !
Nuestros ingenieros se pondrán en contacto en 48 horas para proporcionar la mejor solución
Establecido en China desde hace 12 años y ha servido a más de 800 clientes

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	Cuadrados
Número de fases	Fase 2
Corriente nominal	1.28A
Torque de retención	300 mN.m
Resistencia	5.0 mm
Inductividad	6.2 mH
Inercia del rotor	38 g-cm2
Peso del motor	0.22 kg
Parafusos de plomo	Tr8X1
Conexión	Bipolaridad

Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Juego radial del eje:0.02 Máximo (450 g de carga)

Juego axial del eje:0.08 Máximo (450 g de carga)

Fuerza radial máxima: 28 N (20 mm desde la brida)

Fuerza axial máxima):10N

Curvas de par

Submodelos

Modelo	Torque de retención	Ángulo de paso	Duración del motor	Tipo de eje	Corriente nominal
42SHD4950	0.13 N.m.	1.8°	20 mm	D Eje 20 mm	1.0A
42SHD4003	0.26N.m.	1.8°	34 mm	D Eje 20 mm	0.4A
Las condiciones de los requisitos de seguridad de los sistemas de seguridad de los vehículos	0.45 N.m.	1.8°	40 mm	D Eje 20 mm	1.68A
42SHD4425	0.59 N.m.	1.8°	48 mm	D Eje 24 mm	2.0A
42SHD4813	0.8 N.m.	1.8°	60 mm	D Eje 24 mm	2.1A

Duración del cuerpo	Diámetro del tornillo	El tono	Duración del tornillo
20 mm Cuadrados 40 mm 48 mm 60 mm	5	2	20 a 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

Motor de pasos de la nema 17 del cautivo 34m m con el motor de paso linear del tornillo de posicionamiento 42m m 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
