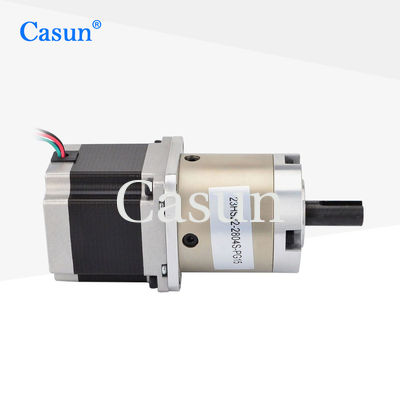

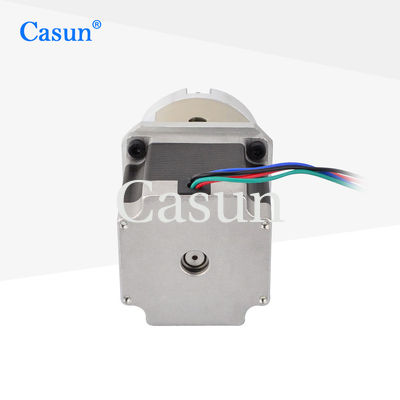

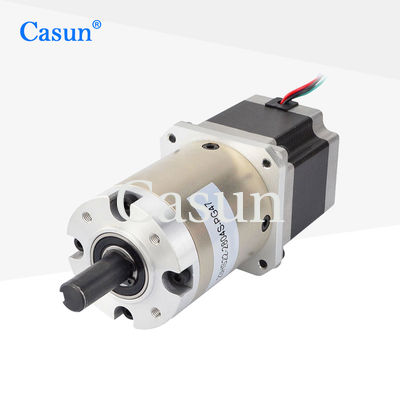

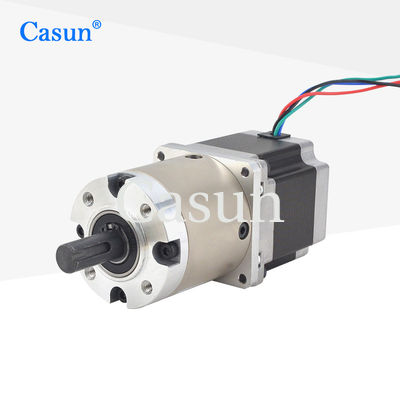

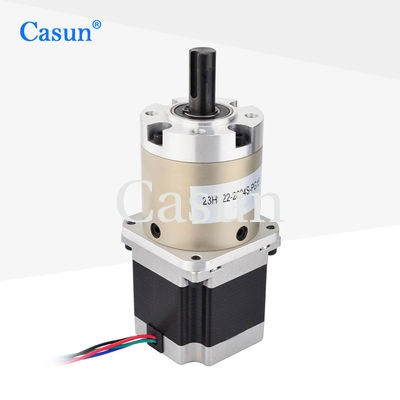

Motor de pasos 23HS22-280 de la caja de cambios planetaria de la nema 23 del 1:64 del ratio de reducción del engranaje para el brazo robótico del dispositivo médico del CNC

Motor de pasos 23HS22-280 de la caja de cambios planetaria de la nema 23 del 1:64 del ratio de reducción del engranaje para el brazo robótico del dispositivo médico del CNC

Nombre De La Marca:	Casun
Número De Modelo:	57SHD4425-46G
Cantidad Total:	1 pieza
Precio:	$22.49-$27
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROSH,ISO

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Carton: 38x29x18cm

Capacidad de la fuente:

40000 + PCS + Mes

Resaltar:

Motor de pasos de Casun para el brazo robótico

La nema 23 de Casun adaptó el motor de pasos

Motor de pasos de la caja de cambios para el brazo robótico

Descripción de producto

Motor paso a paso de la caja de engranajes planetaria NEMA 23

Relación de reducción de engranajes 1:64 NEMA 23 Motor paso a paso de la caja de engranajes planetaria 23HS22-280 para el brazo robótico de aparatos médicos CNC

Resumen del producto

El motor de reducción NEMA 23 reduce la velocidad y aumenta el par a través de un mecanismo de reducción planetario, proporcionando un mayor par a bajas velocidades para aplicaciones que requieren una potencia de par alta.Ideal para máquinas herramienta, líneas de producción automatizadas, impresoras 3D y sistemas de automatización industrial.

Características clave

Disponible en configuraciones unipolares o bipolares
Múltiples certificaciones internacionales para dispositivos eléctricos y de alta tecnología
Disponible en versiones de eje único o doble
Fabricación por contrato y servicios especializados
Personalizaciones disponibles bajo petición

Las dimensiones

Especificaciones del motor

Ángulo de paso	1.8°
Tamaño del marco	de una anchura igual o superior a 60 mm
Número de fases	Fase 2
Corriente nominal	2.8 A
Torque de retención	1250 mN.m
Resistencia	0.9 Ω
Inductividad	2.5 mH
Inercia del rotor	260 g-cm2
Peso del motor	1.1 kg
Ratio de reducción del engranaje	46.66:1
Conexión	Bipolaridad

Especificaciones de funcionamiento

El motor

Ángulo de paso	1.8°
Temperatura máxima	80 °C como máximo
Temperatura ambiente	-20 °C a 50 °C
Temperatura de almacenamiento	-20 °C a 100 °C
Rango de humedad	El contenido de nitrógeno en el aceite de oliva no debe exceder del 85%
Aislamiento por alambre magnético	Clase B 130°C
Resistencia al aislamiento	100 M Ohm a 500 VDC
Resistencia dieléctrica	500 VDC durante 1 minuto

Caja de engranajes

Materiales para la vivienda	El metal
El rodamiento en salida	Los rodamientos de bolas
Carga radial máxima (12 mm desde la brida)	≤ 250 N
Max. Carga axial del eje	≤ 100N
Juego radial del eje (cerca de la brida)	≤ 0,08 mm
Juego axial del eje	≤ 0,4 mm
Reacción negativa en la no carga	≤ 2,5°

Modelos disponibles

Duración del motor	Duración de la caja de engranajes	Ratio	Eficiencia
Cuadrados	48 mm	3.6	El 90%
Cubiertas		4.25	El 90%
de una longitud igual o superior a 75 mm		12.96	El 80%
de tamaño igual o superior a 10 mm		15.3	El 80%
100 mm		18.1	El 80%
De longitud diferente	60 mm	46.66	El 70%
De longitud diferente	de una longitud igual o superior a 72 mm	55.08 - 76. ¿Qué quieres decir?77	El 70%

Opciones de personalización

Si nuestro motor estándar no puede cumplir con sus requisitos, podemos personalizar el motor de acuerdo con sus necesidades específicas.dimensiones de la instalación, cables de plomo con requisitos especiales, conectores, y más.

El codificador

Freno

Caja de cambios

El eje

Por favor haga clic en el botón de abajo para decirnos sus requisitos y obtener una cotización personalizada.

Obtener una cita
