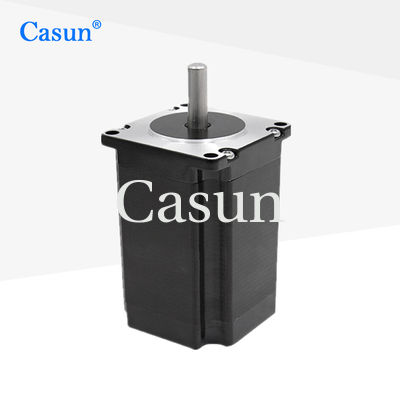

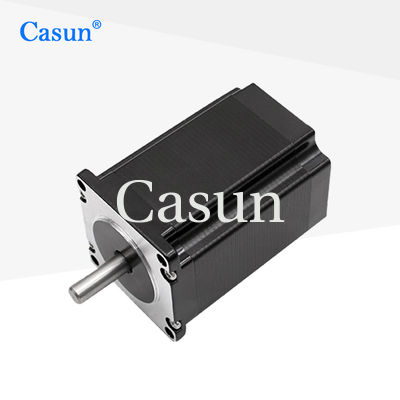

La serie 57m m híbrida del motor de pasos viene en una gama de tamaños y proporciona el esfuerzo de torsión que se sostiene fuerte.

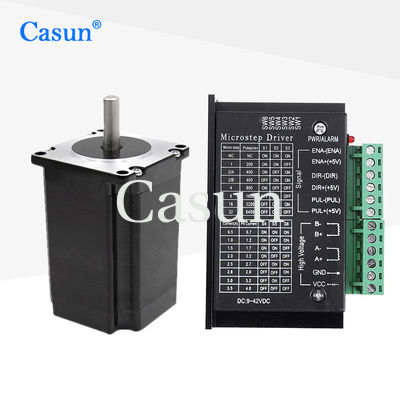

Para disminuir la vibración y producir una mayor resolución del paso, uso con un conductor microstepping.
Seleccione una versión estándar o pida una versión especialmente configurada.
Características:
Ángel del paso
|
° 1,8 |
Tamaño de Fram
|
57 milímetros |
Número de fase
|
bifásico |
Corriente clasificada
|
2.8A |
Llevar a cabo el esfuerzo de torsión
|
los 2000mN.m |
Resistencia
|
1.5hm |
Inductancia
|
5mH |
Inercia del rotor
|
² 460 g-cm |
Peso del motor
|
1 kilogramo |
Número de ventajas
|
4 |
Conexión
|
Bipolar |
Ángulo del paso: 1.8°
Temperatura máxima: máximo 80°C
Temperatura ambiente: -20 °C a 50°C
Temperatura de almacenamiento -20: °C a 100°C
Gama de humedad (%): el 85% o menos, sin condensación
Aislamiento del alambre del imán: Clase B 130 DEG C
Resistencia de aislamiento: el 100M Ohm en 500 VDC
Fuerza dieléctrica: 500 VDC para 1 minuto
Modelo | Llevar a cabo el esfuerzo de torsión | Ángulo del paso | Longitud | Tipo de eje | Corriente clasificada |
57SHD4013-21B | los 0.6N.m | 1.8° | 41m m | D Shaft-21mm | 1.0A |
57SHD4415-21B | el 1.1N.m | 1.8° | 54m m | D Shaft-21mm | 3.0A |
57SHD4816-21B | los 2.0N.m | 1.8° | 76m m | D Shaft-21mm | 3.0A |
57SHD4913-21B | los 2.5N.m | 1.8° | 83m m | D Shaft-21mm | 3.0A |
57SHD4934-20B | los 3.0N.m | 1.8° | 100m m | D Shaft-20mm | 3.0A |
