Pancake 57x57x13mm Motor paso a paso plano Nema57 2.88V DC Versión bipolar

Nombre De La Marca:	Casun
Número De Modelo:	57SHY4301-6
Cantidad Total:	1pc
Precio:	$12.3-$13.84
Condiciones De Pago:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

China

Certificación:

CE,ROHS,ISO

prouct:

nema57

Llevar a cabo el esfuerzo de torsión:

el 135mN.m

Corriente clasificada:

1.2A

Voltaje:

2.88V DC

Customized:

The motor can be designed &manufactured with customized request.

Detalles de empaquetado:

Cartón: los 36x29x14cm

Resaltar:

Motor paso a paso plano tipo panqueque

motor paso a paso plano nema57

Descripción de producto

Motor paso a paso Casun pancake 57x57x13mm motor paso a paso plano con motor paso a paso alto

Motor paso a paso plano NEMA23 57mmx57mmx13mm motor paso a paso tipo panqueque para equipos médicos de belleza robótica

La serie de motores paso a paso híbridos ofrece un par de retención potente en una variedad de tamaños.

Úselo con un controlador de micropasos para reducir la vibración y lograr una mayor resolución de pasos.

Elija una versión básica o solicite su propia configuración personalizada.

Características:

Versiones bipolares o unipolares disponibles
Construcción paso a paso híbrida
Disponible en versiones de eje simple o doble
CE y RoHS aprobado
Personalizaciones bajo pedido

Dimensiones

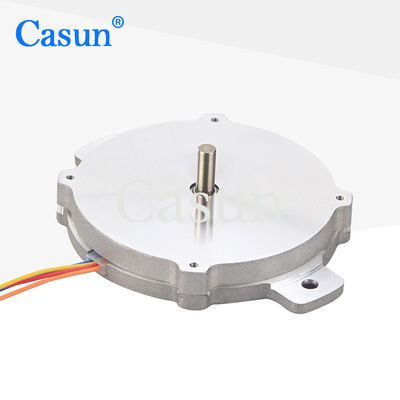

Pancake 57x57x13mm Motor paso a paso plano Nema57 2.88V DC Versión bipolar 1

Especificaciones del motor

Paso ángel	1.8 °
Tamaño de marco	57 mm
Número de fase	2 fases
Corriente nominal	1.2A
Par de retención	135mN.m
Resistencia	3,5 om
Inductancia	1,8 mH
Inercia del rotor	15 g-cm²
Peso del motor	75g
Número de clientes potenciales	4
Conexión	Bipolar

Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80°C máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20: °C a 100 °C

Rango de humedad (%): 85 % o menos, sin condensación

Aislamiento de alambre magnético: Clase B 130 grados C

Resistencia de aislamiento: 100M Ohm a 500 VDC

Rigidez dieléctrica: 500 VDC durante 1 min.

Curvas de par

submodelos

Modelo	Longitud del motor	Actual	Par de retención

P28SHD4611	9,5 mm	0.5A	16mN.m

P28SHD4701	10,6 mm	0.5A	20mN.m

P28SHD4750	13-15 mm	0.5A	25mN.m

P28SHD4950	17,9 mm	0.5A	35mN.m

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

podemos personalizar el motor de acuerdo a sus necesidades

El contenido personalizado incluye, entre otros, ejes especiales, parámetros de bobinado, dimensiones de instalación, cables conductores con requisitos especiales, conectores, etc.

Opciones:
Codificador |Freno |Caja de cambios |Eje

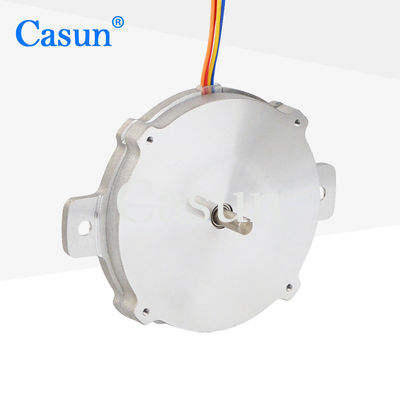

Pancake 57x57x13mm Motor paso a paso plano Nema57 2.88V DC Versión bipolar 2

Por favor, haga clic en "Consigue una cotización"botón a continuación para decirnos sus requisitos.
