Lugar de origen | China |
Nombre de la marca | Casun |
Certificación | CE,ROHS,ISO |
Número de modelo | B20SHD4353-C38L |

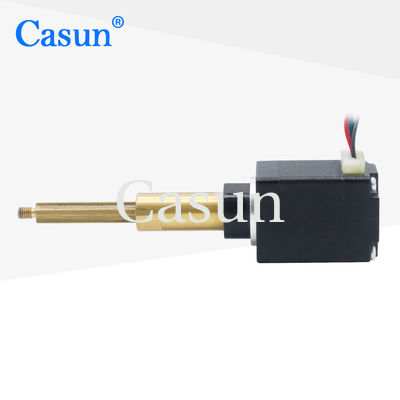

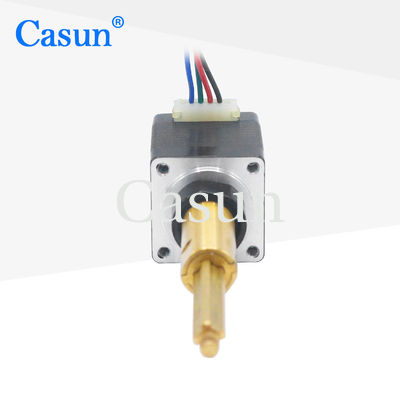

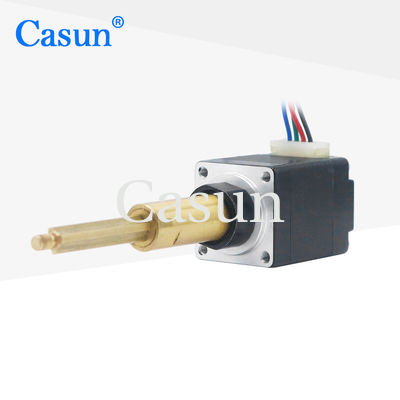

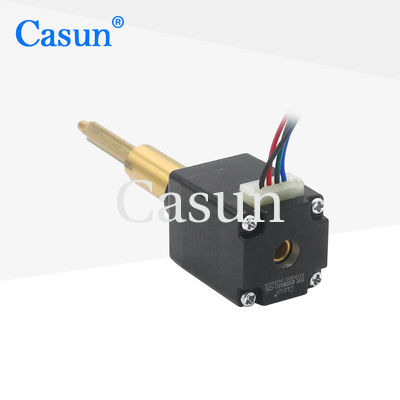

La serie 20m m híbrida del motor de pasos ofrece el esfuerzo de torsión que se sostiene potente en una variedad de tamaños.
Utilice con un conductor microstepping para reducir la vibración y para alcanzar una resolución más alta del paso.
Elija una versión de la línea de fondo o pida su propia configuración modificada para requisitos particulares.
Características:
Ángel del paso
|
° 1,8 |
Tamaño de Fram
|
20 milímetros |
Número de fase
|
bifásico |
Corriente clasificada
|
0,24 A |
Mini Thrust
|
0.5kg |
Resistencia
|
22 OM |
Inductancia
|
6,0 Mh |
Inercia del rotor
|
² 2 g-cm |
Peso del motor
|
0,1 kilogramos |
Tornillo de posicionamiento
|
Tr3.5X4 |
Conexión
|
Bipolar |
Ángulo del paso: 1.8°
Temperatura máxima: máximo 80°C
Temperatura ambiente: -20 °C a 50°C
Temperatura de almacenamiento -20: °C a 100°C
Gama de humedad (%): el 85% o menos, sin condensación
Aislamiento del alambre del imán: Clase B 130 DEG C
Resistencia de aislamiento: el 100M Ohm en 500 VDC
Fuerza dieléctrica: 500 VDC para 1 minuto
Juego radial del eje: 0.02Max. (450g-load)
Juego axial del eje: 0.08Max. (450g-load)
Fuerza radial máxima: 28N (20m m del reborde)
Fuerza axial máxima): 10N
Modelo | Llevar a cabo el esfuerzo de torsión | Ángulo del paso | Longitud | Tipo de eje | Corriente clasificada |
35SHD0307-20 | los 80mN.m | 1.8° | 20m m | Eje redondo 20m m |
0.4A |
35SHD0001-20 | el 100mN.m | 1.8° | 26m m | Eje redondo 20m m |
0.4A |
35SHD0102-20B | el 150mN.m | 1.8° | 34m m | D Shaft-20mm | 0.75A |
35SHD0801-20B | los 280mN.m | 1.8° | 40m m | D Shaft-20mm | 0.5A |
Longitud del motor | Alimente | Dimensión | Dimensión | ||
27,5 milímetros | 25,4 milímetros | 27,5 milímetros | 17,2 milímetros de máximo | ||
31,8 milímetros | 33,9 milímetros | 22 milímetros de máximo | |||
38,1 milímetros | 40,2 milímetros | 28 milímetros de máximo | |||
