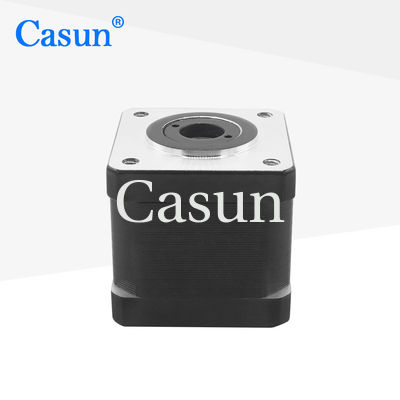

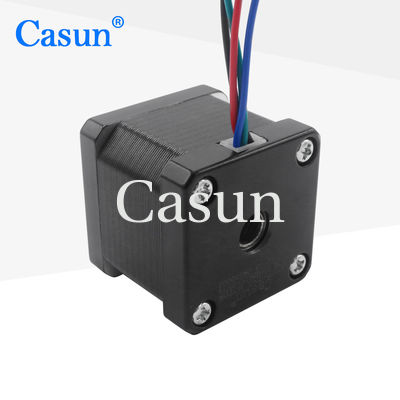

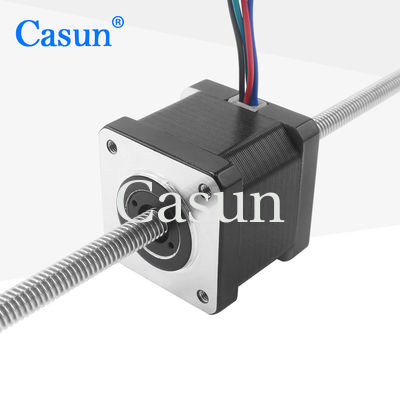

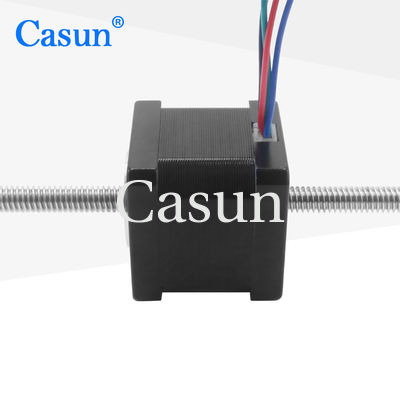

Motor de paso linear de pasos no prisionero del motor 34m m Tr6.35 35m m del tornillo de posicionamiento de la nema 14

Nombre De La Marca:	Casun
Número De Modelo:	P35SHD4150-257T4
Cantidad Total:	1 pieza
Precio:	$9.68-$16
Condiciones De Pago:	D/A, T/T, L/C, D/P
Capacidad De Suministro:	40000 + PCS + Mes

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE,ROHS,ISO

Personalizado:

El motor se puede diseñar y fabricar a petición personalizada.

Detalles de empaquetado:

Cartón: los 38x29xc14m

Resaltar:

Motor de pasos no prisionero del tornillo de posicionamiento

Tornillo de posicionamiento no prisionero de la nema 14

Motor de pasos 34m m del tornillo de posicionamiento

Descripción de producto

En una variedad de tamaños, la serie de motores paso a paso híbridos de 35 mm proporciona un fuerte par de retención.

Para disminuir las vibraciones y obtener una mayor resolución de paso, utilizar con un controlador de micro paso.

Seleccione una versión estándar o solicite una versión especialmente configurada.

Características:

Las versiones bipolares o unipolares están disponibles
Especialista profesional en soluciones de tren de transmisión
Disponible en versiones de eje simple o doble
Ofrecer servicios personalizados
Investigación y desarrollo profesionales

Las dimensiones

Especificaciones del motor

Es el ángel de la pareja.	1.8 °
Tamaño del marco	de una longitud igual o superior a 35 mm
Número de fases	Fase 2
Corriente nominal	1.0A
Torque de retención	Se aplican las siguientes medidas:
Resistencia	3.5 mm
Inductividad	3.6 mH
Inercia del rotor	20 g-cm2
Peso del motor	0.18 kg
Parafusos de plomo	Tr6.35X2. ¿Qué quieres decir?4384
Conexión	Bipolaridad

Especificaciones de funcionamiento

Ángulo de paso: 1,8°

Temperatura máxima: 80 °C como máximo

Temperatura ambiente: -20 °C a 50 °C

Temperatura de almacenamiento -20 °C a 100 °C

Rango de humedad (%): 85% o menos, no condensante

Aislamiento por alambre magnético: Clase B 130oC

Resistencia de aislamiento: 100 M Ohm a 500 VDC

Fuerza dieléctrica: 500 VDC durante 1 min.

Juego radial del eje:0.02 Máximo (450 g de carga)

Juego axial del eje:0.08 Máximo (450 g de carga)

Fuerza radial máxima: 28 N (20 mm desde la brida)

Fuerza axial máxima):10N

Curvas de par

Submodelos

Modelo	Torque de retención	- ¿ Qué?p Ángulo	Duración	Tipo de eje	Corriente nominal
Se aplicarán las disposiciones siguientes:	80 mN.m	1.8°	20 mm	Arco redondo 20 mm	0.4A
Se aplicará el procedimiento siguiente:	100 mN.m.	1.8°	26 mm	Arco redondo 20 mm	0.4A
Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.	150 mN.m.	1.8°	34 mm	D Eje 20 mm	0.75A
Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.	Las demás:	1.8°	40 mm	D Eje 20 mm	0.5A

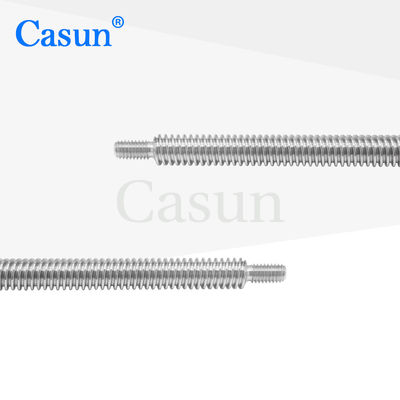

Duración del cuerpo	Diámetro del tornillo	El tono	Duración del tornillo
20 mm 26 mm Cuadrados 40 mm 50 mm	5	2	20 a 1000 mm
		4
	5.56	9.7536
	6.35	6.35

	6.5	3

	8	2

	M5	1.6

Descargar

Si nuestro motor estándar no puede satisfacer sus necesidades,

Podemos personalizar el motor según sus necesidades

El contenido personalizado incluye pero no se limita a ejes especiales, parámetros de enrollamiento, dimensiones de instalación, cables de plomo con requisitos especiales, conectores, etc.

Las opciones:
Encoder. Freno. Caja de cambios. Eje.

Motor de paso linear de pasos no prisionero del motor 34m m Tr6.35 35m m del tornillo de posicionamiento de la nema 14 1

Por favor haga clic en "Obtener una cita" botón abajo para decirnos sus requisitos.
